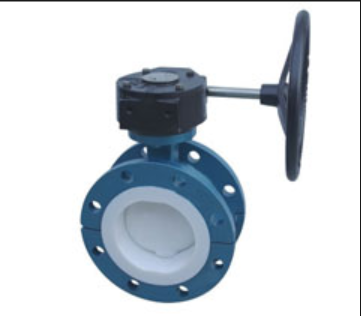

Äärikuga ühendatud kahekordne ekstsentriline pehme tihendiga liblikklapp
Äärikuga ühendatud topeltekstsentriline pehme tihendiga liblikklapp
PN6, PN10 äärikuga topeltekstsentriline pehme tihendiga liblikventiil sobib voolu reguleerimiseks ja keskkonna peatamiseks veevarustuses ja drenaažis, gaasitorustikes toiduainete, meditsiini, keemiatööstuse, nafta, elektri, tekstiili, paberitööstuse jne jaoks, mille temperatuur on väiksem või võrdne 120 kraadini ja nimirõhk 1,6 MPa või sellega võrdne.
Peamised välimus ja ühenduse mõõtmed
| DN | pikkus | suurus | ühenda suurus | |||||||||||||||
| 0,6 MPa | 1.{1}}MPa | 1,6 MPa | ||||||||||||||||
| mm | tolli | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d |
| 50 | 2 | 108 | 82.5 | 338 | 180 | 65 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 2? | 112 | 92.5 | 358 | 180 | 65 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 3 | 114 | 100 | 413 | 245 | 70 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 4 | 127 | 110 | 428 | 240 | 72 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
| 125 | 5 | 140 | 125 | 444 | 240 | 72 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 6 | 140 | 142.5 | 553 | 350 | 93 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
| 200 | 8 | 152 | 170 | 678 | 350 | 93 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
| 250 | 10 | 165 | 197.5 | 742 | 550 | 350 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
| 300 | 12 | 178 | 222.5 | 803 | 600 | 350 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
| 350 | 14 | 190 | 252.5 | 866 | 600 | 350 | 490 | 445 | 416 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 |
| 400 | 16 | 216 | 282.5 | 940 | 600 | 350 | 540 | 495 | 463 | 16-22 | 656 | 515 | 480 | 16-26 | 580 | 525 | ||
Tellimisjuhised
Kui kliendil on tootele erinõuded, tuleb tellimislepingus esitada järgmised juhised:
Konstruktsiooni pikkus
Ühenduse vorm
Nimiläbimõõt, täisdiameeter, vähendatud läbimõõt, toru suurus
Kasutuskeskkond ja temperatuur, rõhuvahemik
Katse-, kontrollistandardid ja muud nõuded
